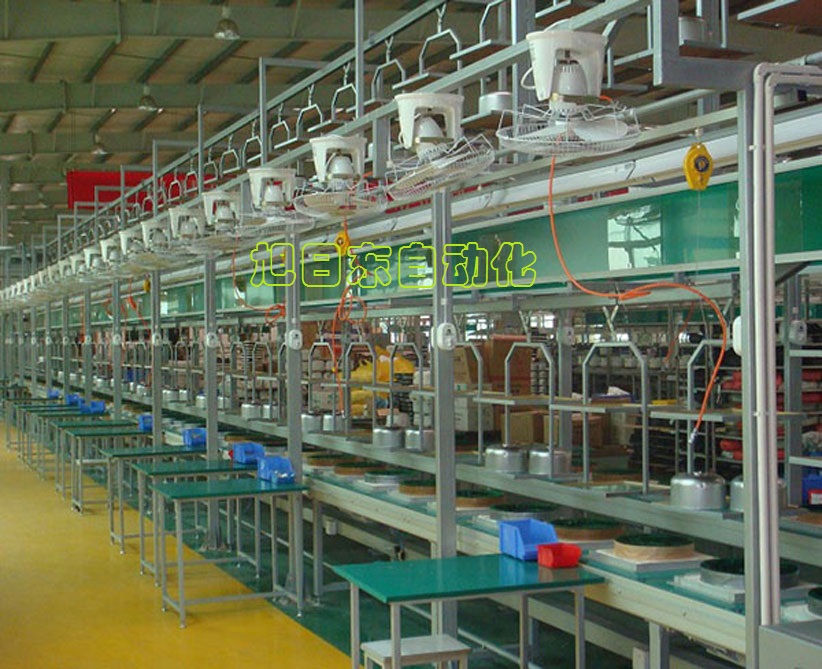

電飯鍋組裝線主要由兩條單層倍速鏈輸送線、橫移機等設備組成的環形組裝線，兩條倍速鏈線并行排布，輸送方向相反，實現工裝板在組裝線上的水平循環。

倍速鏈輸送線又稱為自流式輸送系統，具有良好的穩定性和耐用性，適合大批量產品的連續性生產。

倍速鏈輸送線優勢：

1、結構簡單，易于安裝，使用噪音低；輸送能力大，可承載較大的載荷；

2、輸送速度準確穩定，能保證精確的同步輸送；

3、易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送；

4、可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠。

單層倍速鏈輸送線說明：

1、 動力部分： P=1.5kw電機（品牌：德產SEW或臺產城邦，減速比i=100）配變頻器，線速度5~15m/min可調，每段動力長度≤20米；

2、 輸送線導軌采用118×100倍速鏈專用國標鋁型材，表面電泳處理；

3、 鏈條：采用蘇州產尼龍差速鏈，T=38.1；

4、 機腳架：采用60×40×T2電泳鋁材制作，通過連接件固定輸送線導軌；

5、 阻擋器缸及電磁閥采用亞德客品牌；

6、 控制部分：OLC采用三菱，傳感器采用歐姆龍，交流接觸器采用施耐德，觸摸屏采用威綸，電控箱自制，其他電控元件采用施耐德/正泰。

7、 附件部分：

          ① 燈架采用40×80電泳鋁型材；

          ② 燈通采用40×80專用鋁材；

          ③ SOP支架采用“H”形支架，每個工位配備一個亞克力工藝看板；

          ④ 照明采用飛利浦雙支帶罩LED燈；

          ⑤ 工具吊軌采用28×30專用吊軌鋁材，每個工位配備一個風批小車；

          ⑥ 氣管采用6分鍍鋅管，每個工位配備1個Y型快速接嘴；

          ⑦ 油水分離器采用亞德客品牌；

          ⑧ 線體前后及中間適當位置設置急停開關；

          ⑨ 線體全線拉通導靜電線，并在每個工位設置靜電手環及靜電報警器。

橫移機說明：

1、 機架采用40×40鐵方通焊接制作，表面噴粉處理；

2、 封板采用T1.2冷軋板折制，表面噴粉處理；

3、 橫移動力采用亞德客標準氣缸/電機+滾珠絲桿；

4、 導向采用直線滑軌+滑塊；

5、 輸送動力為優質臺產電機，P=120W，i=25；

6、 輸送皮帶為專用加筋防滑帶，輸送機可正反轉。

工裝板說明：

材質采用T20木夾板，表面貼T2綠色防靜電膠皮，背面反貼T1白色防火板，四周綠色T型包邊，前后安裝防撞膠墊。

工作原理及流程：

1、 空的工裝托盤由橫移機A橫移輸送到上線工位，人工完成上料。

2、 倍速鏈線A將工裝（連產品）按工藝流程順序輸送到各工位，完成對應組裝；

3、 工裝到達倍速鏈線A末端后，倍速鏈線A與線尾橫移機B聯動，將工裝輸送至橫移機B接駁線上；

4、 橫移機B橫移并將產品輸送至倍速鏈線B，倍速鏈線B將工裝（帶產品）按工藝流程順序輸送到各工位，完成剩余組裝作業；

5、 產品完成組裝后到達下線工位，人工將產品下線，空工裝板到達線尾并輸送進入橫移機A；

6、 橫移機A橫移并將空工裝板輸送至倍速鏈線A上線位，工裝板進入下一次循環。
